Equipamentos (Dispositivos) > RUW100 > Ladder > Conversion > DWORD > BYTES_TO

Bloco que realiza a conversão de um valor 4x BYTE para um valor DWORD.

Representação Ladder

BYTES_TO_DWORD_block

Estrutura do Bloco

Tipo de Variável	Nome	Tipo de Dado	Descrição
VAR_INPUT	EN	BOOL	Habilitação do bloco
	Value1	BYTE USINT SINT	Valor do primeiro BYTE (menos significativo)
	Value2	BYTE USINT SINT	Valor em BYTE
	Value3	BYTE USINT SINT	Valor em BYTE
	Value4	BYTE USINT SINT	Valor do quarto BYTE (mais significativo)
VAR_OUTPUT	ENO	BOOL	Fim de operação
	Result	DWORD UDINT DINT	Valor em DWORD

Funcionamento

Este bloco, quando tem um valor TRUE em EN, concatena as quatro variáveis de 8 bits em Value1, Value2, Value3 e Value4 para formar uma variável de 32 bits, na qual Value1 é a parte menos significativa e Value4 a mais significativa. O valor é armazenando em Result.

Quando EN possui valor FALSE, Result permanece inalterado.

O valor de ENO repassa para o próximo bloco Ladder o valor de EN após finalizada a operação.

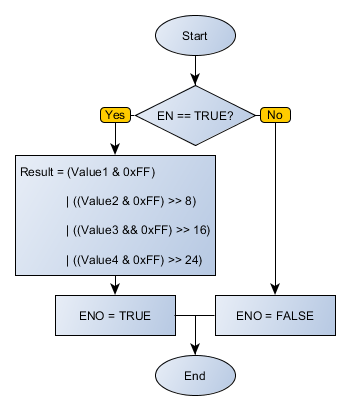

Fluxograma do Bloco

BYTES_TO_DWORD_flowchart

Exemplo em Ladder

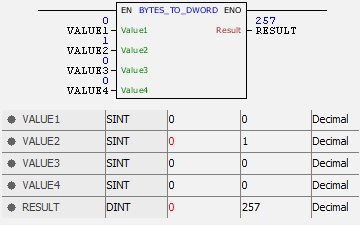

BYTES_TO_DWORD_example01

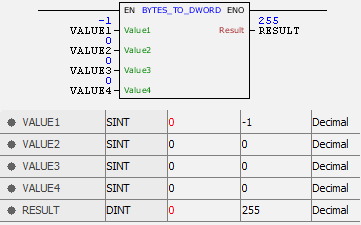

BYTES_TO_DWORD_example02

Os exemplos acima realizam a concatenação das quatro variáveis de entrada do tipo BYTE formando uma variável do tipo DWORD de saída. O bloco finaliza com sucesso e a saída ENO é ativada.

Exemplo em ST

O exemplo abaixo, exibe as instruções para aplicação do exemplo acima na linguagem ST.

VAR

VALUE1 : SINT := 0;

VALUE2 : SINT := 1;

VALUE3 : SINT := 0;

VALUE4 : SINT := 0;

RESULT : DINT;

END_VAR

RESULT := FB_BYTES_TO_DWORD(

EN:=DI1,

Value1:=VALUE1,

Value2:=VALUE2,

Value3:=VALUE3,

Value4:=VALUE4,

ENO=>DO1);
