Bloco que realiza a conversão de uma variável de 16 bits (WORD) em duas variáveis de 8 bits (2 BYTES).

Representação Ladder

WORD_TO_BYTES_block

Estrutura do Bloco

Tipo de Variável	Nome	Tipo de Dado	Descrição
VAR_INPUT	EN	BOOL	Habilitação do bloco
VAR_INPUT	Value	WORD UINT INT	Valor em WORD
VAR_OUTPUT	ENO	BOOL	Fim de operação
	Result1	BYTE USINT SINT	Valor em BYTE (menos significativo)
	Result2	BYTE USINT SINT	Valor em BYTE (mais significativo)

Funcionamento

Este bloco, quando tem um valor TRUE em EN, separa a variável de entrada de 16 bits (WORD) em 2 variáveis de saída de 8 bits (BYTE), transferindo o resultado para Result1 (menos significativo) e Result2 (mais significativo).

Quando EN possui valor FALSE, Result permanece inalterado.

O valor de ENO repassa para o próximo bloco Ladder o valor de EN após finalizada a operação.

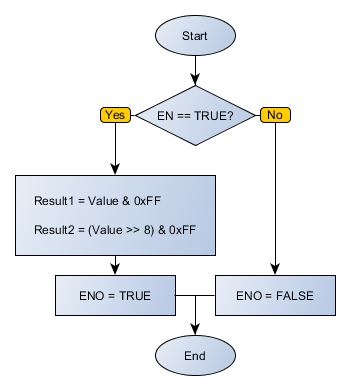

Fluxograma do Bloco

WORD_TO_BYTES_flowchart

Exemplo em Ladder

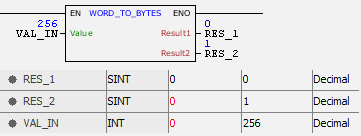

WORD_TO_BYTES_example01

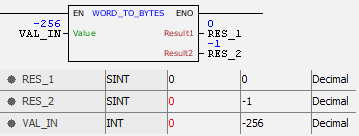

WORD_TO_BYTES_example02

Os exemplos acima convertem a variável "VAL_IN" do tipo WORD (32 bits) em duas variáveis do tipo BYTE (8 bits).

Exemplo em ST

O exemplo abaixo, exibe as instruções para aplicação do exemplo acima na linguagem ST.

VAR

VAL_IN : INT := 256;

RES_1 : SINT;

RES_2 : SINT;

END_VAR

DO1 := FB_WORD_TO_BYTES(

EN:=DI1,

Value:=VAL_IN,

Result1=>RES_1,

Result2=>RES_2);
