Caminho:  Equipamentos (Dispositivos) > PLC300 > Comunicação >

Gerenciador de Arquivos Modbus

 Previous pageReturn to chapter overviewNext page

O Gerenciador de Arquivos Modbus do PLC300 é acessado por meio do menu Comunicação, conforme figura a seguir.



modbusfilemanager_fig1

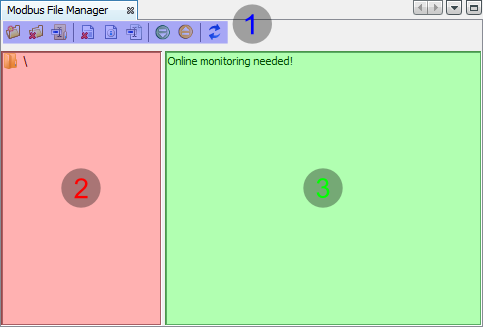

A janela do Gerenciador de Arquivos Modbus é composta das seguintes partes:



1.Barra de ferramentas do gerenciador.
2.Lista de diretórios do cartão SD.
3.Lista de arquivos do diretório selecionado.



modbusfilemanager_fig2



Só é possível visualizar diretórios e arquivos do cartão SD quando o WPS está conectado ao PLC300 através do comando Conectar Equipamento modbusfilemanager_fig13 .





Barra de ferramentas



modbusfilemanager_fig3 Cria um novo diretório

modbusfilemanager_fig4 Apaga o diretório selecionado

modbusfilemanager_fig5 Renomeia o diretório selecionado

modbusfilemanager_fig6 Apaga o arquivo selecionado

modbusfilemanager_fig7 IExibe as propriedade do arquivo selecionado (caminho, tamanho e data)

modbusfilemanager_fig8 Renomeia o arquivo selecionado

modbusfilemanager_fig9 Envia o arquivo selecionado para o PLC300

modbusfilemanager_fig10 Recebe o arquivo selecionado do PLC300



Menu de contexto



Para acessar o menu de contexto, basta clicar com o botão direito em um diretório ou em um arquivo e ele será exibido, conforme figuras a seguir.

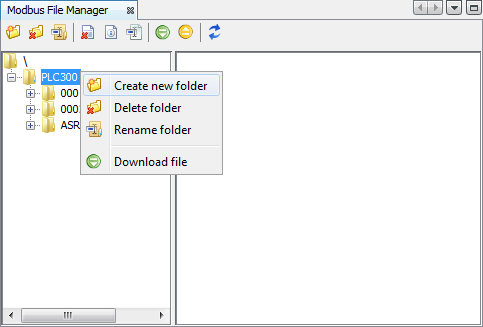

•Menu de contexto para diretórios:

modbusfilemanager_fig11

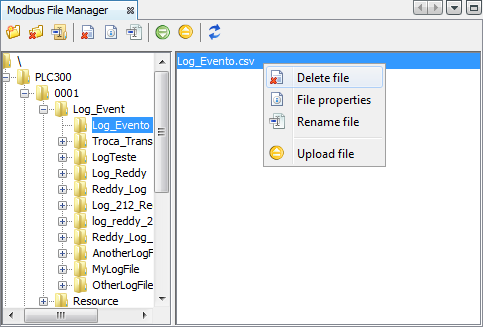

•Menu de contexto para arquivos:

modbusfilemanager_fig12
