Equipamentos (Dispositivos) > CFW300-2 > Parâmetros

A tela de configuração de parâmetros é utilizada para a configuração e monitoração de todos os parâmetros do equipamento, inclusive os parâmetros de usuário.

NOTA!

A leitura e escrita dos parâmetros é realizada através desta tela, somente a configuração dos parâmetros do usuário deve ser enviada a primeira vez ou sempre que modificada através da rotina de download do recurso.

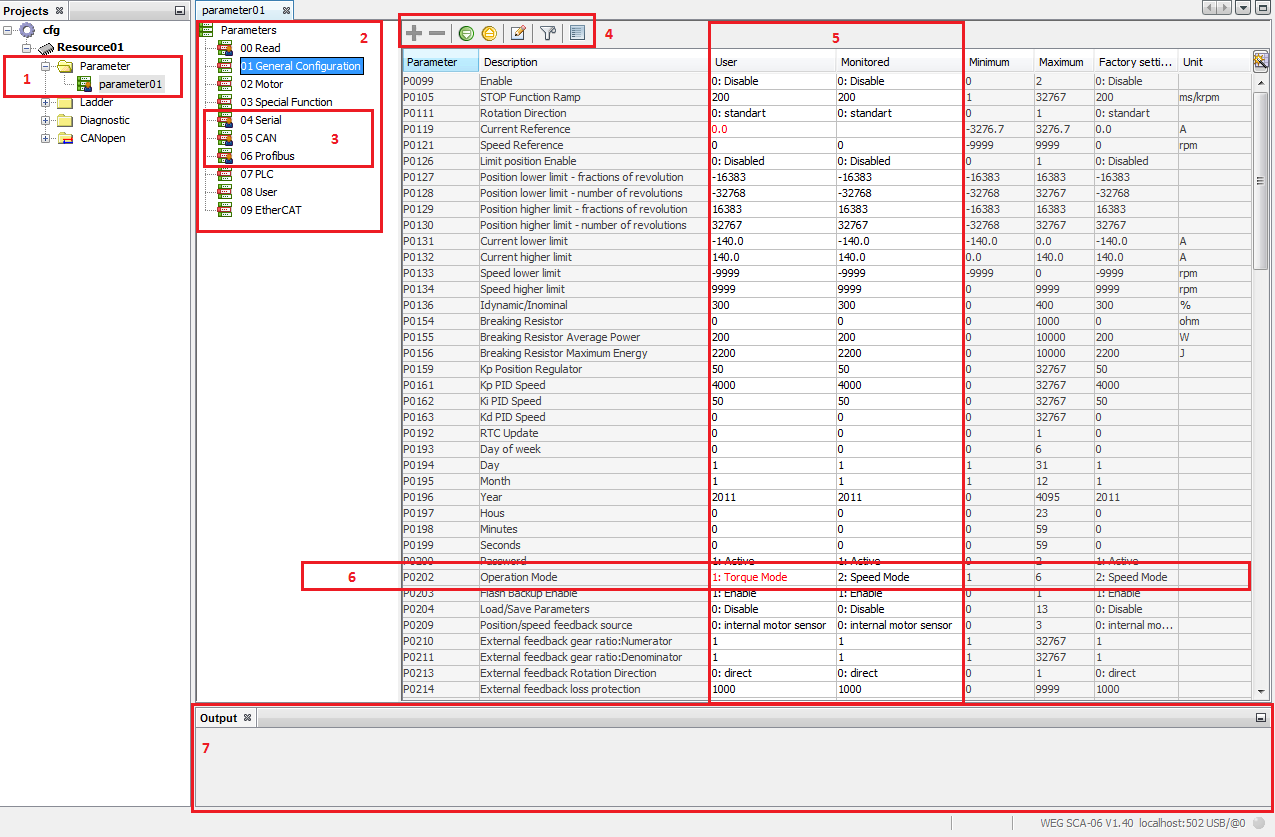

Abaixo segue uma visão geral sobre a tela de configuração de parâmetros.

xmlparametersfilesupport_img_01

1.	Arquivos de parâmetros: Nesta parte ficam todos os arquivos de configurações de parâmetros criados pelo usuário. Observar que quando o arquivo tiver um boneco desenhado sobre a tabela, significa que esta tabela de parâmetros possui parâmetros/grupo de parâmetros ocultos.

1.1.	Ao selecionar dois arquivos de configuração de parâmetros é possível compará-los através do menu de contexto (acionando o botão direito do mouse e selecionando a comparação de parâmetros).

2.	Grupos de parâmetros: Nesta árvore são mostrados todos os grupos de parâmetros, observar que um mesmo parâmetro pode encontrar-se em mais de um grupo, porém quando seu valor for modificado este será modificado em todos os grupos que pertencer.

3.	Grupos de parâmetros modificados: Grupos de parâmetros que contenham o boneco sobre a tabela significam que estes possuem parâmetros ocultos.

4.	Comandos: Segue abaixo descrição dos comandos por ordem de exibição:

4.1.	Reexibir parâmetro: Caso algum parâmetro tenha sido oculto este botão permite torná-los visíveis novamente.

4.2.	Ocultar parâmetro: Basta selecionar um ou mais parâmetros na tabela e disparar esta ação para que os parâmetros sejam ocultos.

4.3.	Escrever Parâmetros para o Drive: Grava os valores dos parâmetros exibidos na tela no equipamento, os valores enviados são os presentes na coluna Usuário. O fluxo é Usuário -> Monitorado (equipamento)

4.4.	Ler Parâmetros do Drive: Lê os valores dos parâmetros do equipamento exibidos na coluna Monitorado e grava no arquivo de parâmetros na coluna Usuário. O fluxo é Monitorado (equipamento) -> Usuário

4.5.	Editar Parâmetros do usuário: Abre uma tela para edição dos parâmetros do usuário.

4.6.	Procurar Parâmetros: Abre uma opção de filtro de parâmetros, podendo filtrar por número do parâmetro ou descrição.

4.7.	Exportar Parâmetros: Abre uma tela para exportar os parâmetros (previamente lidos) em um arquivo de texto com extensão ".CSV".

Parâmetros Online e Offline: Nestas duas colunas ocorre a visualização off-line e on-line dos parâmetros pode-se assim dizer, a coluna Offline mostra os valores que estão no arquivo localizado no computador e a coluna Online mostra os valores que estão efetivamente gravados dentro do equipamento. Sempre que você usar a opção de Gravar Parâmetro, os valores enviados serão da coluna Usuário para a coluna Monitorado, ou seja, do Arquivo para o Equipamento, no caso da leitura o fluxo se inverte sendo da coluna Monitorado para Usuário, ou seja, do Equipamento para o Arquivo. Caso deseja alterar os valores diretamente no equipamento sem alterar no arquivo, basta clicar sobre a coluna monitorado e alterar os valores, que a alteração ocorrerá de forma on-line.

6.	Parâmetros modificados: Sempre que um valor de um parâmetro estiver diferente entre as colunas Offline e Online, este ficará em vermelho.

7.	Saída: Nesta tela são exibidas informações de erro, caso estes ocorram durante a escrita e ou leitura dos parâmetros.
