Equipamentos (Dispositivos) > CFW300-2 > Ladder > Conversion > REAL > WORD_TO

Bloco que realiza a conversão de um valor WORD para um valor REAL.

Representação Ladder

Estrutura do Bloco

Tipo de Variável	Nome	Tipo de Dado	Descrição
VAR_INPUT	EN	BOOL	Habilitação do bloco
VAR_INPUT	Value	WORD UINT INT	Valor em WORD
VAR_OUTPUT	ENO	BOOL	Fim de operação
VAR_OUTPUT	Result	REAL	Valor em REAL

Funcionamento

Este bloco, quando tem um valor TRUE em EN, interpreta o valor de Value como WORD e realiza a conversão para REAL, armazenando em Result.

Quando EN possui valor FALSE, Result permanece inalterado.

O valor de ENO repassa para o próximo bloco Ladder o valor de EN após finalizada a operação.

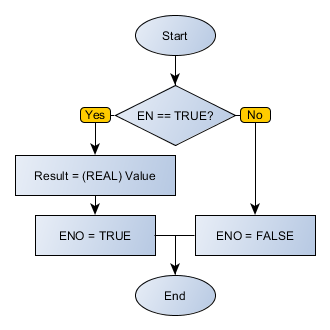

Fluxograma do Bloco

WORD_TO_REAL_flowchart

Exemplo em Ladder

WORD_TO_REAL_example01

WORD_TO_REAL_example02

Os exemplos acima realizam a conversão da variável VALUE, em WORD, para um valor REAL, armazenando o resultado final em RESULT. O bloco finaliza com sucesso e a saída ENO é ativada.

Exemplo em ST

O exemplo abaixo, exibe as instruções para aplicação do exemplo acima na linguagem ST.

VAR

VALUE : INT := 8951;

RESULT : REAL;

END_VAR

RESULT := FB_WORD_TO_REAL(EN:=DI1, Value:=VALUE, ENO=>DO1);
