Equipamentos (Dispositivos) > CFW300-2 > Ladder > Conversion > DWORD > BOOL_TO

Bloco que realiza a conversão de um valor BOOL para um valor DWORD.

Representação Ladder

Estrutura do Bloco

Tipo de Variável	Nome	Tipo de Dado	Descrição
VAR_INPUT	EN	BOOL	Habilitação do bloco
VAR_INPUT	Value	BOOL	Valor em BOOL
VAR_OUTPUT	ENO	BOOL	Fim de operação
VAR_OUTPUT	Result	DWORD UDINT DINT	Valor em DWORD

Funcionamento

Este bloco, quando tem um valor TRUE em EN, interpreta o valor de Value como BOOL e realiza a conversão para DWORD, armazenando em Result.

Quando EN possui valor FALSE, Result permanece inalterado.

O valor de ENO repassa para o próximo bloco Ladder o valor de EN após finalizada a operação.

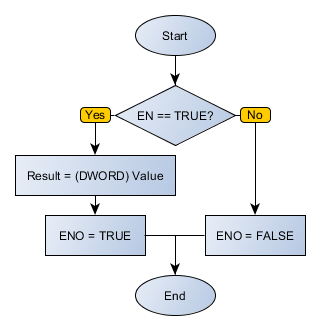

Fluxograma do Bloco

BOOL_TO_DWORD_flowchart

Exemplo em Ladder

BOOL_TO_DWORD_example01

BOOL_TO_DWORD_example02

Os exemplos acima realizam a conversão da variável VALUE, em BOOL, para um valor DWORD, armazenando o resultado final em RESULT. O bloco finaliza com sucesso e a saída ENO é ativada.

Exemplo em ST

O exemplo abaixo, exibe as instruções para aplicação do exemplo acima na linguagem ST.

VAR

VALUE : BOOL := FALSE;

RESULT : DINT;

END_VAR

RESULT := FB_BOOL_TO_DWORD(EN:=DI1, Value:=VALUE, ENO=>DO1);
