Equipamentos (Dispositivos) > CFW300-2 > Ladder > Conversion > BYTE > REAL_TO

Bloco que realiza a conversão de um valor REAL para um valor BYTE.

Representação Ladder

Estrutura do Bloco

Tipo de Variável	Nome	Tipo de Dado	Descrição
VAR_INPUT	EN	BOOL	Habilitação do bloco
VAR_INPUT	Value	REAL	Valor em REAL
VAR_OUTPUT	ENO	BOOL	Fim de operação
VAR_OUTPUT	Result	BYTE USINT SINT	Valor em BYTE

Funcionamento

Este bloco, quando tem um valor TRUE em EN, interpreta o valor de Value como REAL e realiza a conversão para BYTE, armazenando em Result.

Quando EN possui valor FALSE, Result permanece inalterado.

O valor de ENO repassa para o próximo bloco Ladder o valor de EN após finalizada a operação.

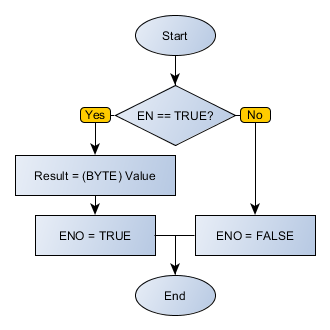

Fluxograma do Bloco

REAL_TO_BYTE_flowchart

Exemplo em Ladder

REAL_TO_BYTE_example01

REAL_TO_BYTE_example02

REAL_TO_BYTE_example03

REAL_TO_BYTE_example04

Os exemplos acima realizam a conversão da variável VALUE, em REAL, para um valor BYTE, armazenando o resultado final em RESULT. O bloco finaliza com sucesso e a saída ENO é ativada. Observe que os resultados são truncados em decimal e são levados em consideração apenas os oito bits menos significativos.

Exemplo em ST

O exemplo abaixo, exibe as instruções para aplicação do exemplo acima na linguagem ST.

VAR

VALUE : REAL := 1.9;

RESULT : SINT;

END_VAR

RESULT := FB_REAL_TO_BYTE(EN:=DI1, Value:=VALUE, ENO=>DO1);
