Equipamentos (Dispositivos) > CFW300-2 > Ladder > Compare > COMP

Bloco que compara os valores de Value1 e Value2, habilitando a saída Q caso Value1 seja maior ou igual a Value2.

Representação Ladder

COMPGE_block

Estrutura do Bloco

Tipo de Variável	Nome	Tipo de Dado	Descrição
VAR_INPUT	EN	BOOL	Habilitação do bloco
	Value1	BYTE USINT SINT WORD UINT INT DWORD UDINT DINT REAL	Primeiro valor da comparação
	Value2	BYTE USINT SINT WORD UINT INT DWORD UDINT DINT REAL	Segundo valor da comparação
VAR_OUTPUT	Q	BOOL	Indicador de igualdade ou maioridade de Value1

Funcionamento

Este bloco, quando tem um valor TRUE em EN, envia para a saída Q o valor TRUE caso Value1 seja maior ou igual a Value2. Caso contrário, Q recebe FALSE.

Quando EN possui valor FALSE, Q permanece em FALSE.

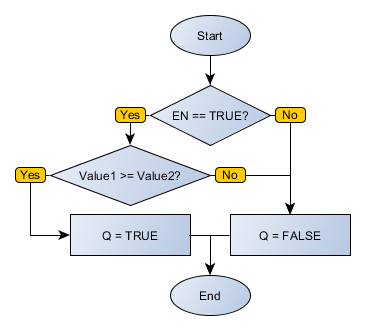

Fluxograma do Bloco

COMPGE_flowchart

Exemplo em Ladder

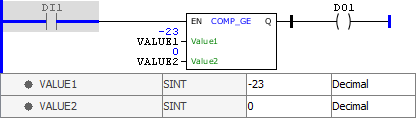

COMPGE_example01

O exemplo acima verifica a igualdade ou maioridade de VALUE1 em relação a VALUE2. Como VALUE1 possue valor inferior a VALUE2, a saída Q é desativada.

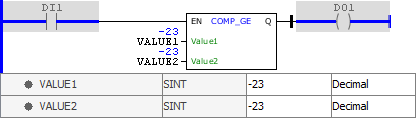

COMPGE_example02

O exemplo acima verifica a igualdade ou maioridade de VALUE1 em relação a VALUE2. Como ambas as variáveis possuem o mesmo valor, a saída Q é ativada.

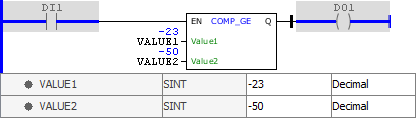

COMPGE_example03

O exemplo acima verifica a igualdade ou maioridade de VALUE1 em relação a VALUE2. Como VALUE1 possue valor superior a VALUE2, a saída Q é ativada.

Exemplo em ST

O exemplo abaixo, exibe as instruções para aplicação do exemplo acima na linguagem ST.

VAR

VALUE1 : SINT := -23;

VALUE2 : SINT := -50;

END_VAR

DO1 := FB_COMP_GE(EN:=DI1, Value1:=VALUE1, Value2:=VALUE2);
