Visão Geral
Cria lógicas ladder em um mais arquivos "Ladder Diagram" a partir de arquivos de modelo.

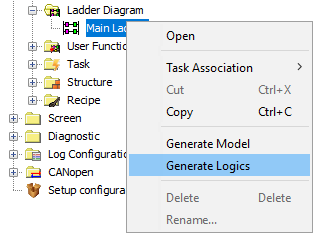

No menu de contexto de um arquivo ladder, clique no comando "Gerar Lógicas" conforme abaixo.
Sequência do Comando

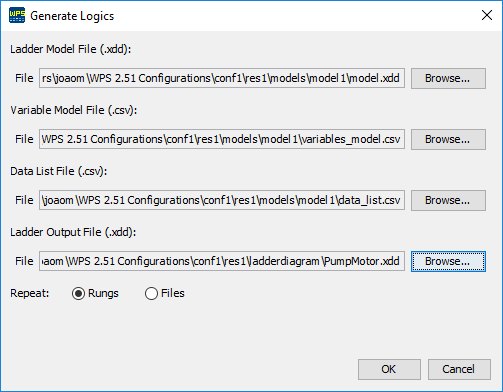

1. Selecionar arquivos conforme abaixo.
| • | Modelo Ladder*: arquivo ladder que será repetido na geração de lógicas. |
| • | Modelo de Variáveis*: arquivo CSV com os dados necessários das variáveis para serem criadas para cada repetição. |
| • | Lista de Dados*: arquivo CSV com os tags das variáveis para cada repetição. |
| • | Ladder de Saída*: arquivo(s) ladder que será(ão) gerado(s) após a geração da lógicas; |
| • | Repetir: Na opção "Rungs" será gerado somente um arquivo ladder repetindo as rungs conforme lista de dados, na opção "Arquivos" serão gerados vários arquivos ladder conforme lista de dados. |
* Mais detalhes dos acessar item "Gerar Modelo" da ajuda.

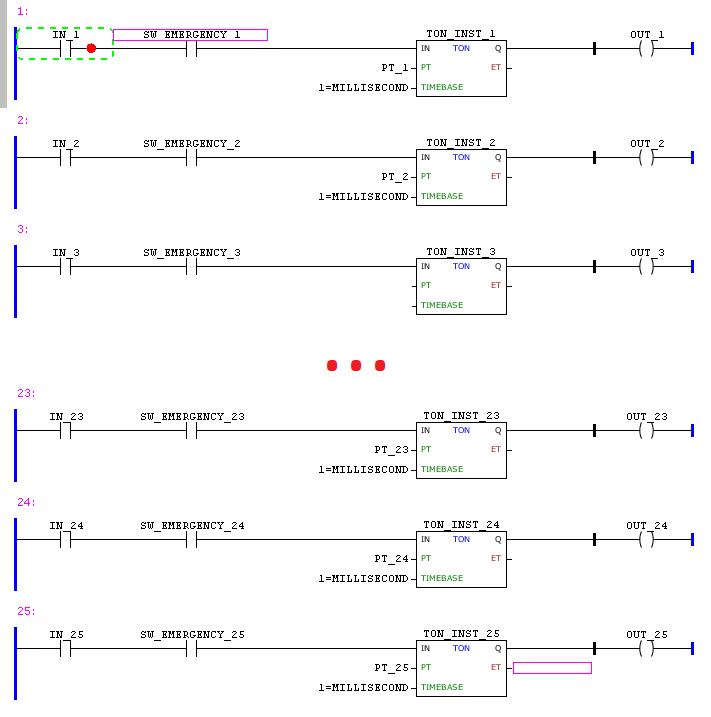

Exemplo Gerado com opção "Rungs":
| • | Um arquivo com 25 rungs. |

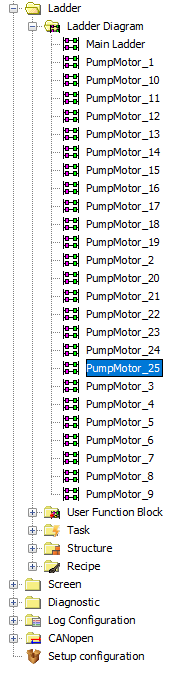

Exemplo Gerado com opção "Arquivos":
| • | 25 arquivos com uma rung. |
