XOR Ou Exclusivo Booleano |

|
|
XOR Ou Exclusivo Booleano |
|
Bloco lógico que executa uma operação de "ou exclusivo" booleano entre duas variáveis, armazenando o resultado em uma terceira.
Representação Ladder
Estrutura do Bloco
Tipo de Variável |
Nome |
Tipo de Dado |
Descrição |
VAR_INPUT |
EN |
BOOL |
Habilitação do bloco |
Value1 |
BYTE USINT SINT WORD UINT INT DWORD UDINT DINT |
Variável para a operação |
|
Value2 |
BYTE USINT SINT WORD UINT INT DWORD UDINT DINT |
Variável para a operação |
|
VAR_OUTPUT |
ENO |
BOOL |
Fim de operação |
Result |
BYTE USINT SINT WORD UINT INT DWORD UDINT DINT |
Variável que armazena o resultado da operação |
Funcionamento
Este bloco, quando tem um valor TRUE em EN, envia para a saída Result o valor da operação booleana "ou exclusivo" das variáveis de entrada Value1 e Value2.
Quando EN possui valor FALSE, Result permanece inalterado.
O valor de ENO repassa para o próximo bloco Ladder o valor de EN após finalizada a operação.

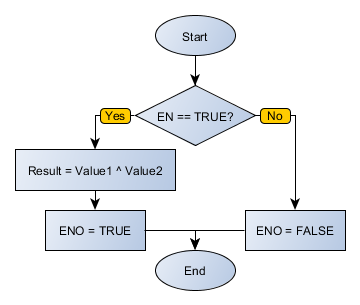

Fluxograma do Bloco

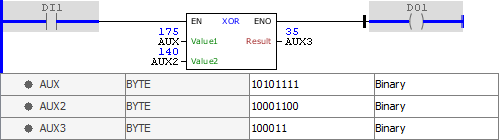

Exemplo
O exemplo acima realiza a operação ou exclusivo booleano entre AUX e AUX2, armazenando o resultado em AUX3.
