NOT Negado Booleano |

|
|
NOT Negado Booleano |
|
Bloco lógico que executa uma operação de negado booleano em uma variável, armazenando o resultado em outra.
Representação Ladder
Estrutura do Bloco
Tipo de Variável |
Nome |
Tipo de Dado |
Descrição |
VAR_INPUT |
EN |
BOOL |
Habilitação do bloco |
Value |
BYTE USINT SINT WORD UINT INT DWORD UDINT DINT |
Variável de referência para a operação |
|
VAR_OUTPUT |
ENO |
BOOL |
Fim de operação |
Result |
BYTE USINT SINT WORD UINT INT DWORD UDINT DINT |
Variável que armazena o resultado da operação |
Funcionamento
Este bloco, quando tem um valor TRUE em EN, envia para a saída Result o valor booleano negado da variável de entrada Value.
Quando EN possui valor FALSE, Result permanece inalterado.
O valor de ENO repassa para o próximo bloco Ladder o valor de EN após finalizada a operação.

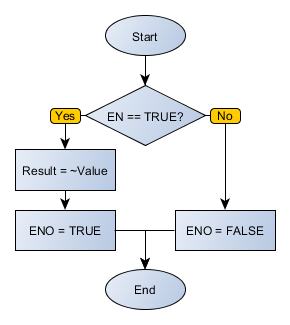

Fluxograma do Bloco
Exemplo
O exemplo acima realiza a operação negado booleano em AUX, armazenando o resultado em AUX2.
