LREAL_TO_BYTE Conversão de Long Real para Byte |

|
|
LREAL_TO_BYTE Conversão de Long Real para Byte |
|
Bloco que realiza a conversão de um valor LREAL para um valor BYTE.
Representação Ladder
Estrutura do Bloco
Tipo de Variável |
Nome |
Tipo de Dado |
Descrição |
VAR_INPUT |
EN |
BOOL |
Habilitação do bloco |
Value |
LREAL |
Valor em LREAL |
|
VAR_OUTPUT |
ENO |
BOOL |
Fim de operação |
Result |
BYTE USINT SINT |
Valor em BYTE |
Funcionamento
Este bloco, quando tem um valor TRUE em EN, interpreta o valor de Value como LREAL e realiza a conversão para BYTE, armazenando em Result.
Quando EN possui valor FALSE, Result permanece inalterado.
O valor de ENO repassa para o próximo bloco Ladder o valor de EN após finalizada a operação.

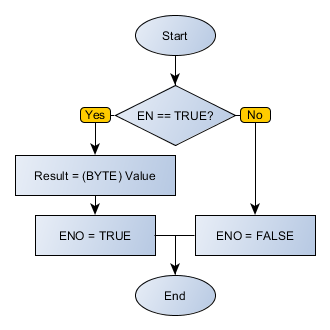

Fluxograma do Bloco
