DEG_TO_RAD Conversão de Graus para Radianos |

|
|
DEG_TO_RAD Conversão de Graus para Radianos |
|
Bloco que realiza a conversão de um valor em graus para um valor em radianos.
Representação Ladder
Estrutura do Bloco
Tipo de Variável |
Nome |
Tipo de Dado |
Descrição |
VAR_INPUT |
EN |
BOOL |
Habilitação do bloco |
Value |
REAL |
Valor em graus |
|
VAR_OUTPUT |
ENO |
BOOL |
Fim de operação |
Result |
REAL |
Valor em radianos |
Funcionamento
Este bloco, quando tem um valor TRUE em EN, interpreta o valor de Value como em graus e realiza a conversão para radianos, armazenando em Result.
Quando EN possui valor FALSE, Result permanece inalterado.
O valor de ENO repassa para o próximo bloco Ladder o valor de EN após finalizada a operação.

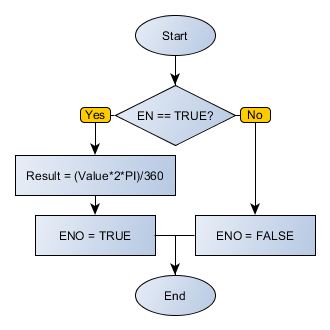

Fluxograma do Bloco
Exemplo
Os exemplos acima realizam a conversão da variável VALUE, em graus, para um valor correspondente em radianos, armazenando o resultado final em RESULT. O bloco finaliza com sucesso e a saída ENO é ativada.
