STORE Armazenamento Direto de Dados |

|
|
STORE Armazenamento Direto de Dados |
|
Bloco que realiza o armazenamento direto de dados provenientes de uma fonte em um destino.
Representação Ladder
Estrutura do Bloco
Tipo de Variável |
Nome |
Tipo de Dado |
Descrição |
VAR_INPUT |
EN |
BOOL |
Habilitação do bloco |
SRC |
BYTE USINT SINT WORD UINT INT DWORD DINT DINT REAL |
Fonte de dados |
|
VAR_OUTPUT |
ENO |
BOOL |
Fim de operação |
DST |
BYTE USINT SINT WORD UINT INT DWORD DINT DINT REAL |
Destino de dados |
Funcionamento
Este bloco, quando tem um valor TRUE em EN, armazena o conteúdo de SRC em DST.
|
NOTA! SRC e DST devem possuir tipos de dados de mesmo tamanho. |
Quando EN possui valor FALSE, DST permanece inalterado.
O valor de ENO repassa para o próximo bloco Ladder o valor de EN após finalizada a operação.

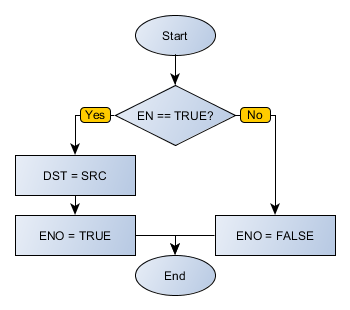

Fluxograma do Bloco
Exemplo
O exemplo acima armazena o valor da variável SRC em DST. O bloco finaliza com sucesso e a saída ENO é ativada.
O exemplo acima armazena o valor da variável SRC em DST. O bloco finaliza com sucesso e a saída ENO é ativada. Observe que o padrão binário é mantido entre variáveis de tipos diferentes.
