WORD_TO_BCD Conversão de Word para BCD |

|
|
WORD_TO_BCD Conversão de Word para BCD |
|
Bloco que realiza a conversão de um valor WORD para um código BCD.
Representação Ladder
Estrutura do Bloco
Tipo de Variável |
Nome |
Tipo de Dado |
Descrição |
VAR_INPUT |
EN |
BOOL |
Habilitação do bloco |
Value |
WORD UINT INT |
Valor em WORD |
|
VAR_OUTPUT |
ENO |
BOOL |
Fim de operação |
Result |
WORD UINT INT |
Valor em BCD |
Funcionamento
Este bloco, quando tem um valor TRUE em EN, interpreta o valor de Value como WORD e realiza a conversão para BCD, armazenando em Result.
Quando EN possui valor FALSE, Result permanece inalterado.
O valor de ENO repassa para o próximo bloco Ladder o valor de EN após finalizada a operação.

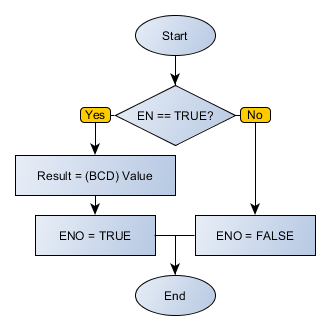

Fluxograma do Bloco
Exemplo
Os exemplos acima realizam a conversão da variável VALUE, em WORD, para um valor BCD, armazenando o resultado final em RESULT. O bloco finaliza com sucesso e a saída ENO é ativada.
